RY型风冷式热油泵安装尺寸及曲线

产品介绍


RY型风冷式热油泵安装尺寸及曲线

※ 结构简介



  RY型热油泵为单级悬臂式结构分为脚支撑和中心支撑,泵的进口为轴向吸入,出口为中心垂直向上。泵和驱动电机通过弹性联轴器合装于同一底座上。整个机组无需加冷系统。
  主要由壳体、转子、轴承、密封等部分组成,采用填料密封结构(详见图二),附加耐温油封,起辅助密封的作用。泵与电动机采用三爪型弹性联轴器联接。
  该泵从设计上改变了传统的热油泵结构,采用自然散热的冷却方式,减少了泵的体积,使结构简单,节约运行费用,可靠。




1、泵体
2、叶轮螺母
3、叶轮
4、泵盖
5、泵轴
6、轴承
7、轴承体
8、导油管
9、轴承压盖
10、支架
11、油封
12、填料

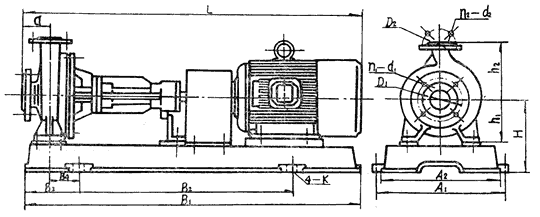

机组安装尺寸图

泵型号 A1 A2 B1 B2 B3 B4 a H h1 h2 D1 D2 n1-d1 n2-d2 K L
20-20-100  220  195  535  300  117 86 52 120 80 100  65  65  4-φ12  4-φ12 φ16 537
20-20-125 75 60 125 85 115 607.5
25-25-160   300   280   680   410   120   70   75 170 110 150 85 85 4-φ14 4-φ14   φ20 623
32-32-160  180  120  130 100 100 4-φ16 4-φ16 647
40-25-160 125 100 4-φ18 4-φ14 670
50-32-160    400    370    970    600    165    90 85 227 132 160  125  100    4-φ18    4-φ18   φ 25 895
50-32-200 80  255 160  180 965
65-40-200 100 145  110 985
65-50-160 80 227 132 160 125 965
50-32-250  440  410  1150  740  205 115  100 270 180 225 125 100  4-φ18 4-φ18 φ25 1070
80-50-200 110 250 160 200 160 125 1100
65-40-250   490   460   1280   840 220     130 100   285   180   225 145 110 4-φ18 4-φ18 φ28 1300
80-50-250 125 160 125  8-φ18  4-φ18 1325
100-65-200 100 180 145 1300
65-40-315  550  510  1430  940  245  140  125  305  200  250 145 110 4-φ18  4-φ18 φ28 1432
100-65-250 180 145 8-φ18 1450
125-100-200      670      630  1630 1060  285  180 125 335 200    280  210  180  8-φ18  8-φ18 φ28 1630
125-100-250 140 360    225 1673
80-50-315    1830    1200    315    200  125   390 160 125 4-φ18 1700
100-65-315 180 145 1700
150-150-200 150 315 240 240 8-φ23 1732
200-150-400 160 480 315 450 295 240 8-φ23 8-φ23 1850
250-200-400  860  1010  2150  1200  525  350  200 630 400 470  385  320  12-φ33  12-φ30  φ35 2321
250-200-500 680 450 540 2572
