※ 三螺杆泵性能曲线图 　　各型螺杆泵的性能参数，是在介质粘度为75cst时的确定的。性能参数表中给出的参数值适用于介质粘度为3-760cst范围内，超出这个范围则根据用户提出的性能参数要求另行确定。
　　各型螺杆泵性能参数中给出的排出压力是工作压力大值，在此范围内均能正常工作，其工作范围风图。

※ 三螺杆泵结构图

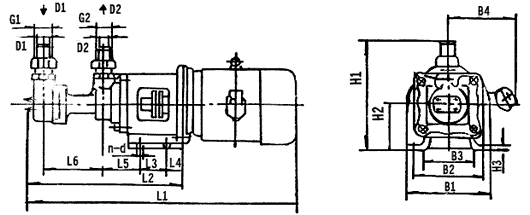

　3G30×4外形及安装尺寸

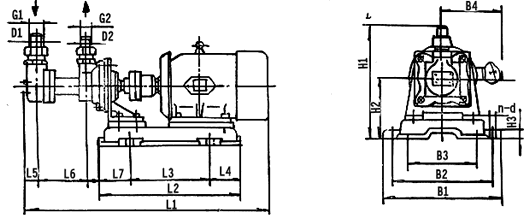

3G25×4、3G36×4外形及安装尺寸

　3G42×4外形及安装尺寸

泵型号	机座号	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	B5	H1	H2	H3	n-d
42×4	112M 132S 160M	840 917 1043	725 765 890	420 460 590	150 150 150	41 41 41	158 158 158	50 50 50	410 450 480	350 390 420	270 270 270	176 176 176	190 210 265	343 385 455	190 202 230	35 35 35	4-φ25 4-φ25 4-φ25

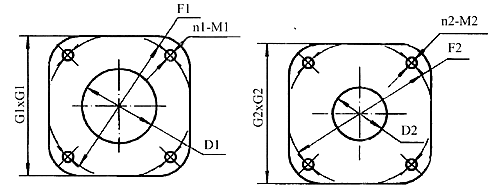

泵型号	D1	F1	G1×G1	n1-M1	D2	F2	G2×G2	n2-M2
42×4	65	130	128×128	4-M12	φ40	φ108	118×118	4-M16

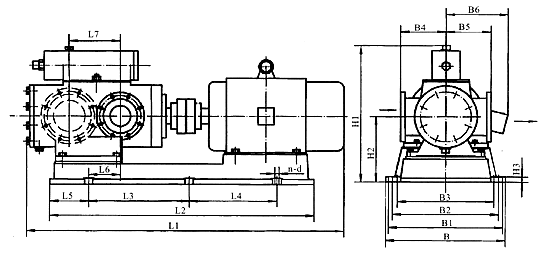

　3G45-100×2外形及安装尺寸

泵型号	机座号	L1	L2	L3	L4	L5	L6	B1	B2	B3	B4	B5	B6	H1	H2	H3	n-d
45×4	Y100L Y132S Y132M Y160M	890 985 1025 1119	740 809 838 932	472 518 538 610	145 145 145 160	209 209 209 209	85 85 85 73.5	325 380 380 429	285 340 340 389	285 340 340 340	130 130 130 130	140 140 140 140	180 210 210 265	350 400 400 470	205 217 217 245	25 25 25 25	4-φ18 4-φ18 4-φ18 4-φ18
60×4	Y160M Y160L Y200L	1297 1342 1475	1017 1061 1157.5	700 700 757.5	178 178 183	285 285 285	100 100 100	460 460 525	410 410 475	370 370 370	170 170 170	175 175 175	265 265 310	585 585 585	270 270 310	30 30 30	4-φ23 4-φ23 4-φ23
70×2	Y132M Y160M	1199 1289	930 1012	587 652	159 160	165 165	71 71	420 465	380 425	380 380	170 170	170 170	210 265	458 500	275 275	30 30	4-φ23 4-φ23
70×4	Y180M Y200L	1404 1509	1199 1277	780.5 795	230.5 230.5	305 305	145 145	495 540	455 500	380 380	170 170	170 170	285 310	540 585	290 310	30 35	4-φ23 4-φ23
80×2	Y160M Y180M	1244 1308	1043 1092	663 707	165 165	204 204	110 110	470 480	430 440	430 440	190 190	190 190	265 285	505 540	280 290	30 30	4-φ23 4-φ23
80×4	Y200L Y225M	1570 1640	1241 1297	826 875	204 204	360 360	145 145	525 580	475 530	410 410	190 190	190 190	315 345	585 640	310 335	30 30	4-φ23 4-φ23
100×2	Y180L Y225S	1513 1623	1265 1336	821 865	195 195	254 254	140 140	520 595	460 535	460 460	220 220	220 220	285 345	580 640	330 335	30 30	4-φ23 4-φ23

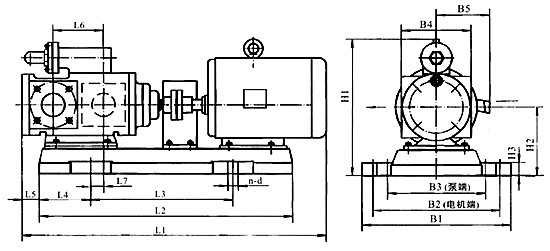

　3G100×4外形及安装尺寸

地脚螺栓孔尺寸	进出口法兰尺寸

泵型号	机座号	L1	L2	L3	L4	L5	L6	L7	B1	B2	B3	B4	B5	B6	B7	H1	H2	H3	n-d
100×4	Y250M-4 Y280S-4	1993 2043	1590 1659	506 548	507 549	262 262	233 233	444 444	650 705	520 520	590 645	460 460	220 220	220 220	385 410	685 750	360 390	30 30	6-φ27 6-φ27

泵型号	D1	E1	F1	G1	n1-d1	D2	E2	F2	G2	n2-d2
45×4	φ65	φ110	φ130	φ160	4-φ13.5	φ50	φ102	φ125	φ165	4-φ17.5
60×4	φ100	φ148	φ170	φ210	4-φ17.5	φ65	φ122	φ145	φ185	8-φ17.5
70×2	φ100	φ140	φ170	φ205	8-φ18	φ65	φ120	φ145	φ180	8-φ18
70×4	φ100	φ140	φ170	φ205	8-φ18	φ65	φ120	φ145	φ180	8-φ18
80×2	φ125	φ175	φ200	φ235	8-φ18	φ80	φ135	φ160	φ195	8-φ18
80×4	φ125	φ175	φ200	φ235	8-φ18	φ80	φ135	φ160	φ195	8-φ18
100×2	φ150	φ215	φ240	φ275	8-φ18	φ100	φ170	φ200	φ235	8-φ18
100×4	φ150	φ215	φ240	φ275	8-φ18	φ100	φ170	φ200	φ235	8-φ18
