3GR三螺杆泵

产品介绍


三螺杆泵包括3G通用型,3gr三螺杆泵、36X6A-W21、3GC船用型及特殊型,三螺杆泵是转子式容积泵,由于主动螺杆与从动螺杆上螺旋槽相互啮合及它们与衬套三孔内表面的配合,得以在泵的进口之间形成数级动密封腔室,这些动密封腔室将不断把液体由泵进口轴向移动到泵出口,并使所输液体逐级升压,从而形成一个连续、平稳、轴向移动压力液体。
  三螺杆泵所输液体为各种不含固体颗粒,无腐蚀性油类及类似油的润滑性液体,3gr三螺杆泵、36X6A-W21所输液体粘度为1.2-100E(3.0-760cst),高粘度液体亦可通过加温降粘后输送.
  流量范围0.2—590m/h,高工作压力100bar,高温度150℃

1 结构简单:具有多种结构形式,一般小流量0.2—6.5m/h,泵3gr三螺杆泵、36X6A-W21的泵体和衬套合为一个(统称泵体)轴封为端面机械密封。
  中等流量以上的泵衬套为一单独的零件固定于泵体内,大流量泵多制成双吸结构卧式安装,轴封根据输送介质的不同有端面机械密封和填料密封两种。
  船用泵的安装形式有卧式和立式两种、原动机为交、直流船用电动机。
2.寿命长:三螺杆泵的主动螺杆由电动机驱动,主、从杆之间没有机械接触,而由所输压力液体驱使从悍绕轴心线自转,主,从杆之间、螺杆与衬套之间皆有一层油膜保护,因而泵的机械摩擦极小
3.所输液体在泵内作轴向匀速直线运动,故压力脉动小,流量稳定,噪音低,由于转动部分惯性小,则起动力矩和振动很小。
4.具有高吸入能力。
5.为保证泵,3gr三螺杆泵、36X6A-W21电机及管路系统,中等流量以上的螺悍泵均带有保护阀,当压力超过保护阀的设定压力时。高压油将回流至泵的进油口。

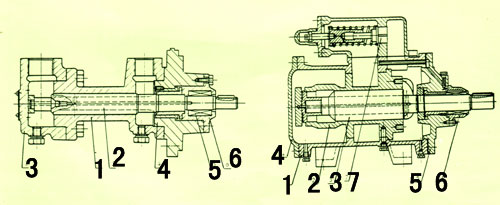

1泵体  2螺杆    3吸入盖
4上盖  5机械密封  6密封盖 1泵体  2衬套  3螺杆  4下盖
5上盖  6密封盖  7安全阀

系列特征

系列代号



结构型式



适用范围



性能范围

流量

最高工作压力



滑油系列







3G

3GC

卧式单吸

20—150cst润滑油类

及润滑性液体。

Luboil OrLubliquid

Visc 20—150cst



0.3-94(m/h)

601(bar)

3GS
3GCS

卧式双吸

80-590

16

3GCG

立(悬挂)式单吸

10-96

8

3GCL

立式柱脚型双吸

4-96

8

3GCLS 立式柱脚型双吸

88-306

8

燃油系列

3Gr

3GCr

卧式单吸

3—365cst轻重质燃油类。

O.3-94

60(1)

25(2)

3GSr
3GCSr

卧式双吸

80-590

16

高粘油系列

3GN

卧式单吸

365~760cst高粘油类

1.0-40

25
